धातु मुद्रांकन में गड़गड़ाहट: कारण और समाधान

A मुद्रांकित धातु घटकप्रेस से बाहर आते ही यह ख़त्म हो सकता है। इसका आकार बन गया है, इसके छेद जगह पर हैं और इसके मुख्य आयाम सही दिखाई देते हैं। फिर भी कटे हुए किनारे पर एक छोटा सा विवरण बाद में समस्याएँ पैदा कर सकता है। एक तेज गड़गड़ाहट ऑपरेटर के हाथ को खरोंच सकती है, असेंबली में बाधा डाल सकती है, आसन्न घटक को नुकसान पहुंचा सकती है, या सतह कोटिंग की गुणवत्ता को प्रभावित कर सकती है।

कस्टम स्टैम्प्ड धातु भागों को खरीदने वाले निर्माताओं के लिए, किनारे की गुणवत्ता एक परियोजना की शुरुआत से ध्यान देने योग्य है। कई काटने और मुद्रांकन कार्यों में गड़गड़ाहट एक सामान्य चिंता है, लेकिन उनका आकार, दिशा और स्थिरता सामग्री, टूलींग की स्थिति और उत्पादन सेटअप के आधार पर भिन्न हो सकती है। यह समझने से कि वे क्यों बनते हैं, यह निर्णय लेना आसान हो जाता है कि वे कब स्वीकार्य हैं और कब अतिरिक्त कार्य की आवश्यकता है।

मुद्रांकित धातु भागों पर गड़गड़ाहट का क्या कारण है?

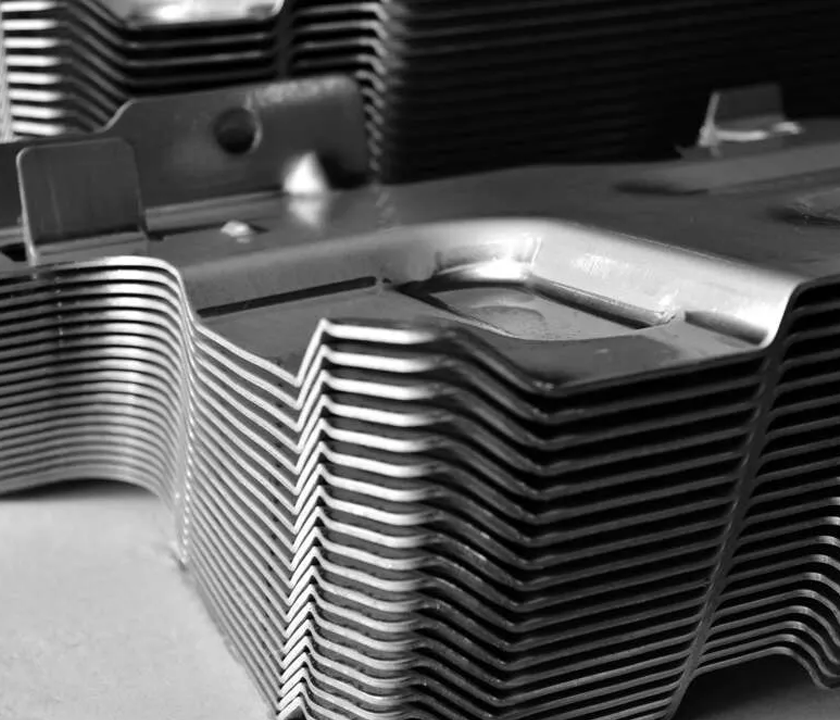

धातु स्टैम्पिंग में दबाव के तहत शीट सामग्री को काटने या बनाने के लिए एक पंच और डाई का उपयोग किया जाता है। काटने के ऑपरेशन के दौरान, शीट पहले ख़राब होती है, फिर टूट जाती है और जैसे ही पंच उसमें से गुजरता है, अलग हो जाती है। परिणामी किनारे में प्रवेश पक्ष के पास एक रोलओवर, एक अपेक्षाकृत चिकना जला हुआ क्षेत्र, एक फ्रैक्चर ज़ोन और निकास पक्ष के पास एक छोटा सा उठा हुआ गड़गड़ाहट हो सकता है।

गड़गड़ाहट का आकार आंशिक रूप से पंच और डाई के बीच की निकासी पर निर्भर करता है।

यदि अंतर सामग्री की मोटाई और गुणों के साथ संगत नहीं है, तो धातु को अपेक्षानुसार अलग नहीं किया जा सकता है। अत्यधिक निकासी से खुरदरे किनारे और बड़ी गड़गड़ाहट पैदा होगी, जबकि बहुत कम निकासी से काटने की शक्ति, उपकरण घिसाव या अन्य किनारे दोष बढ़ जाएंगे। इष्टतम सेटिंग सार्वभौमिक मूल्य के बजाय विशिष्ट सामग्री और टूलींग डिज़ाइन पर निर्भर करती है।

उपकरण की शर्तें भी महत्वपूर्ण हैं. कटिंग एज के घिस जाने से, पंच और डाई अब प्लेट को सफाई से नहीं काट पाएंगे। एक बार जब उपकरण सुसंगत किनारों का उत्पादन करता है, तो यह धीरे-धीरे अधिक स्पष्ट गड़गड़ाहट छोड़ना शुरू कर सकता है। यदि लंबी उत्पादन प्रक्रिया में इस परिवर्तन पर ध्यान नहीं दिया जाता है, तो बड़ी संख्या में भागों को अतिरिक्त परिष्करण की आवश्यकता हो सकती है।

सामग्री गुण एक और चर जोड़ते हैं। स्टेनलेस स्टील, कार्बन स्टील, एल्यूमीनियम और अन्य प्लेटों के विभिन्न ग्रेडों में काटने की प्रक्रिया में अलग-अलग प्रदर्शन होते हैं। मोटाई, कठोरता, लचीलापन और सतह की स्थिति सभी अंतिम किनारे को प्रभावित करते हैं। इस कारण से, ऑर्डर के लिए निर्दिष्ट वास्तविक सामग्री के आधार पर स्टैम्पिंग सेटअप का मूल्यांकन किया जाना चाहिए।

दिखावट से परे किनारे की गुणवत्ता क्यों मायने रखती है?

गड़गड़ाहट केवल एक कॉस्मेटिक दोष नहीं है। इसका महत्व इस बात पर निर्भर करता है कि मुद्रांकित घटक का उपयोग कहां किया जाएगा और यह अन्य भागों के साथ कैसे इंटरैक्ट करेगा।

कई बढ़ते छेद वाले धातु ब्रैकेट पर विचार करें। यदि उन छेदों के आसपास गड़गड़ाहट बनी रहती है, तो वे संभोग सतहों को सपाट बैठने से रोक सकते हैं या फास्टनर के फिट में हस्तक्षेप कर सकते हैं। चलती घटकों वाली असेंबलियों में, एक खुला तेज किनारा वायरिंग, सील या आस-पास की सतहों को नुकसान पहुंचा सकता है। ऑपरेटरों द्वारा अक्सर संभाले जाने वाले हिस्सों में, तेज धारें भी सुरक्षा संबंधी चिंताएं पैदा कर सकती हैं जिनसे बचा जा सकता है।

कोटिंग और संक्षारण संरक्षण पर भी ध्यान देने की आवश्यकता है। कोटिंग विधि और भाग की ज्यामिति के आधार पर, ठीक से तैयार सतह की तुलना में एक खुरदरे किनारे को लगातार कवर करना कठिन हो सकता है। यदि घटक आर्द्र या संक्षारक वातावरण में काम करता है, तो किनारे की तैयारी को एक अलग कॉस्मेटिक कदम के रूप में मानने के बजाय समग्र परिष्करण योजना के हिस्से के रूप में माना जाना चाहिए।

प्रत्येक मुद्रित हिस्से को बिल्कुल चिकने किनारे की आवश्यकता नहीं होती है। बिना क्लोज-फिटिंग इंटरफेस वाला एक छिपा हुआ ब्रैकेट एक छोटी सी गड़गड़ाहट को सहन कर सकता है जो दृश्य पैनल या सटीक असेंबली घटक पर अस्वीकार्य होगा। महत्वपूर्ण बिंदु फ़ंक्शन, हैंडलिंग और आसपास की असेंबली के अनुसार स्वीकृति आवश्यकताओं को परिभाषित करना है।

डिबुरिंग का सही तरीका चुनना

जब किनारे की स्थिति ड्राइंग या अनुप्रयोग आवश्यकताओं को पूरा नहीं करती है, तो डिबररिंग अवांछित सामग्री को हटा या कम कर सकती है। उपयुक्त विधि घटक के आकार, सामग्री, मोटाई, उत्पादन की मात्रा और आवश्यक किनारे की फिनिश पर निर्भर करती है।

यांत्रिक तरीकों में ब्रशिंग, अपघर्षक परिष्करण, टम्बलिंग और समर्पित डिबरिंग उपकरण शामिल हैं। वे उपयुक्त भागों से तेज किनारों को हटाने के लिए उपयोगी हो सकते हैं, खासकर जब कई समान घटकों को संसाधित करने की आवश्यकता होती है। हालाँकि, परिष्करण विधि का चयन सावधानी से किया जाना चाहिए। अत्यधिक सामग्री हटाने से किनारे के आयाम बदल सकते हैं, छोटी विशेषताएं प्रभावित हो सकती हैं, या उस सतह को नुकसान हो सकता है जिसे बरकरार रहने की आवश्यकता है।

मैन्युअल डिबुरिंग प्रोटोटाइप, कम-वॉल्यूम ऑर्डर या मुश्किल-से-पहुंच वाले क्षेत्रों वाले घटकों के लिए लचीलापन प्रदान कर सकता है। इसकी सीमाएँ तब और अधिक स्पष्ट हो जाती हैं जब उत्पादन की मात्रा बढ़ जाती है या जब बड़ी संख्या में किनारों को लगातार समाप्त करना पड़ता है। जब मैन्युअल फिनिशिंग उत्पादन मार्ग का हिस्सा बनती है तो स्पष्ट कार्य निर्देश और उचित निरीक्षण महत्वपूर्ण होते हैं।

कभी-कभी सबसे अच्छा समाधान स्टैम्पिंग ऑपरेशन में सुधार करना होता है। तेज टूलींग को बनाए रखना, पंच-टू-डाई क्लीयरेंस की जांच करना, और किनारे की स्थिति की निगरानी करना माध्यमिक परिष्करण आवश्यक होने से पहले गड़गड़ाहट के गठन को कम कर सकता है। उपकरण रखरखाव हर गड़गड़ाहट को खत्म नहीं करता है, लेकिन यह प्रक्रिया को सहमत सीमा के भीतर रखने में मदद कर सकता है।

ऑर्डर देने से पहले किनारे की आवश्यकताओं को परिभाषित करें

भ्रम का एक सामान्य स्रोत वाक्यांश "कोई गड़गड़ाहट नहीं" है। यह सीधा लगता है, लेकिन यह मापने योग्य स्वीकृति मानक का वर्णन नहीं कर सकता है। कुछ अनुप्रयोगों के लिए सभी तेज किनारों को हटाने की आवश्यकता होती है, जबकि अन्य अधिकतम स्वीकार्य गड़गड़ाहट ऊंचाई निर्दिष्ट करते हैं या विशेष किनारों की पहचान करते हैं जिन पर विशेष ध्यान देने की आवश्यकता होती है।

एक तकनीकी ड्राइंग महत्वपूर्ण किनारों को चिह्नित करके, कार्यात्मक सतहों की पहचान करके और किसी भी आवश्यक डिबरिंग या एज-ब्रेकिंग ऑपरेशन को निर्दिष्ट करके अपेक्षाओं को स्पष्ट कर सकती है। यदि गड़गड़ाहट की ऊंचाई महत्वपूर्ण है, तो खरीदार और निर्माता को इस बात पर सहमत होना चाहिए कि इसे कैसे मापा जाएगा और कौन सी सीमा लागू होगी। निरीक्षण की विधि भाग की ज्यामिति और इच्छित उपयोग के अनुरूप होनी चाहिए।

स्टैम्पिंग गुणवत्ता को पूर्ण विनिर्माण प्रक्रिया से जोड़ें

मुद्रांकित घटक शायद ही कभी अलगाव में कार्य करते हैं। उन्हें फास्टनरों के साथ जोड़ा जा सकता है, मशीनी हिस्सों से जोड़ा जा सकता है, पेंट किया जा सकता है, प्लेट किया जा सकता है, या प्लास्टिक और बिजली के घटकों के बगल में स्थापित किया जा सकता है। इसलिए संपूर्ण उत्पाद के संदर्भ में किनारे की गुणवत्ता का मूल्यांकन किया जाना चाहिए।

उदाहरण के लिए,एक मुद्रांकित धातु क्लैंपनली या केबल को क्षति से बचाते हुए इसे अपना आकार बनाए रखने की आवश्यकता हो सकती है। माउंटिंग प्लेट को साफ छेद और सपाट संपर्क क्षेत्रों की आवश्यकता हो सकती है ताकि बोल्ट को ठीक से कड़ा किया जा सके। प्रत्येक मामले में, सबसे अच्छा एज विनिर्देश वह है जो अनावश्यक प्रसंस्करण को जोड़े बिना घटक के कार्य का समर्थन करता है।

निंगबो शेंगफा हार्डवेयर धातु घटक निर्माण परियोजनाओं का समर्थन करता है जहां सामग्री चयन, निर्माण आवश्यकताओं और डाउनस्ट्रीम संचालन पर एक साथ विचार करने की आवश्यकता होती है। ड्राइंग, सामग्री ग्रेड, मोटाई, अपेक्षित ऑर्डर मात्रा और अनुप्रयोग विवरण प्रदान करने से सही उत्पादन और परिष्करण दृष्टिकोण पर चर्चा करना आसान हो जाता है।

अच्छी बढ़त गुणवत्ता शायद ही कभी केवल एक समायोजन का परिणाम होती है। यह सामग्री को टूलींग से मिलान करने, काटने वाले किनारों को बनाए रखने, यथार्थवादी स्वीकृति सीमाओं को परिभाषित करने और घटक के अनुरूप परिष्करण विधियों का चयन करने से आता है। जब बड़े पैमाने पर उत्पादन से पहले इन विवरणों को हल कर लिया जाता है, तो निर्माता और खरीदार टालने योग्य पुनर्कार्य को कम कर सकते हैं और अधिक विश्वसनीय आपूर्ति प्रक्रिया बना सकते हैं।

अनुकूलित मुद्रांकन धातु भागों को खरीदने वाले उद्यमों के लिए,निंगबो शेंगफ़ा हार्डवेयरउद्धरण या ड्राइंग समीक्षा चरण में गड़गड़ाहट सीमा और किनारे की फिनिशिंग पर चर्चा करने का प्रस्ताव है। शुरुआत में एक संक्षिप्त तकनीकी बातचीत बाद में भ्रम को रोक सकती है, खासकर जब घटकों को सटीक रूप से इकट्ठा किया जाना चाहिए, सुरक्षात्मक कोटिंग्स द्वारा संरक्षित किया जाना चाहिए, या असेंबली लाइन पर सुरक्षित रूप से निपटान किया जाना चाहिए।
