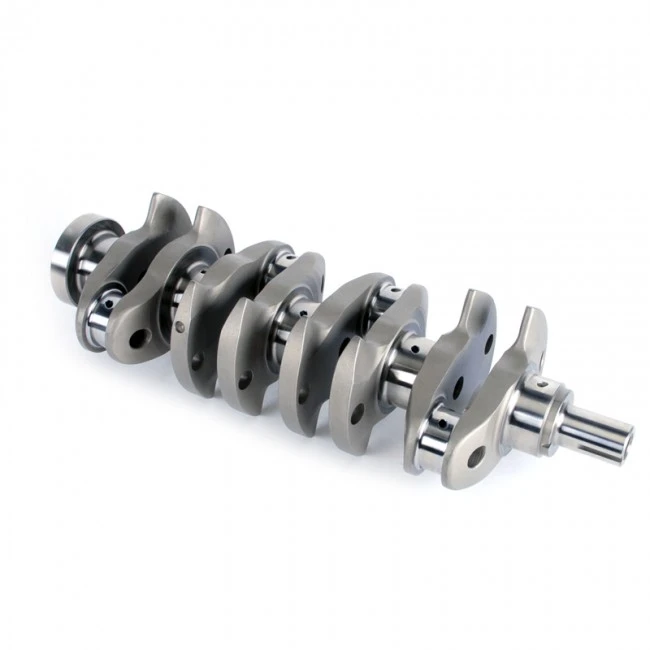

क्रैंकशाफ्ट का निर्माण कास्टिंग मोल्ड्स का उपयोग करने के बजाय एक ठोस बिलेट ब्लॉक की मशीनिंग द्वारा किया जाता है। यह प्रक्रिया पूरे क्रैंकशाफ्ट बॉडी में सामग्री की स्थिरता बनाए रखती है और ज्यामिति, स्ट्रोक आयाम और काउंटरवेट व्यवस्था पर अधिक नियंत्रण प्रदान करती है।
बिलेट संरचना संशोधित इंजन, प्रोटोटाइप विकास और विशिष्ट क्रैंकशाफ्ट कॉन्फ़िगरेशन की आवश्यकता वाले विशेष इंजन परियोजनाओं के लिए उपयुक्त है।

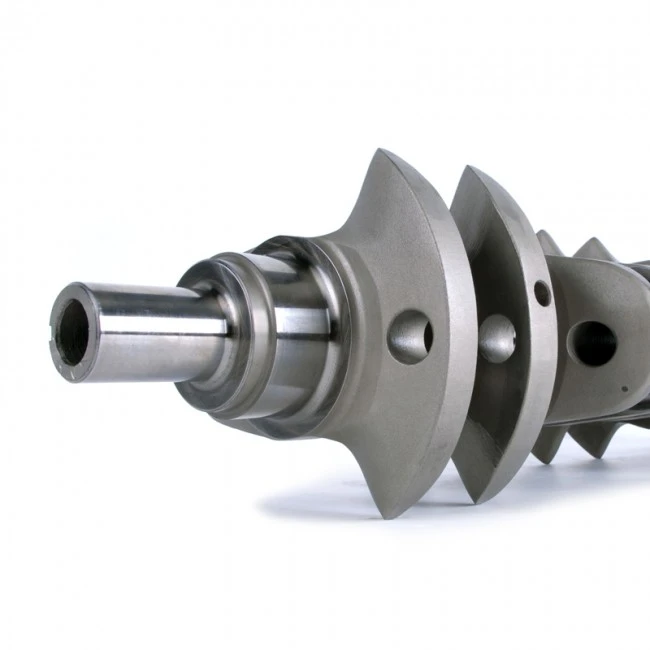

बड़े पैमाने पर वितरण और घूर्णी संतुलन को नियंत्रित करने के लिए सीएनसी मशीनिंग के माध्यम से काउंटरवेट प्रोफ़ाइल विकसित की गई है।
निश्चित-आकार उत्पादन विधियों की तुलना में, सीएनसी प्रसंस्करण चयनित क्षेत्रों में सामग्री हटाने और प्रोफ़ाइल अनुकूलन की अनुमति देता है। वायुगतिकीय भार डिज़ाइन संरचनात्मक समर्थन को बनाए रखते हुए अनावश्यक द्रव्यमान को कम करता है, जिससे उच्च गति संचालन के दौरान घूर्णी प्रतिरोध को कम करने में मदद मिलती है।
गन ड्रिलिंग क्रैंकशाफ्ट संरचना के भीतर आंतरिक स्नेहन चैनल बनाती है। प्रत्यक्ष तेल इंजेक्शन बंदरगाहों के साथ संयुक्त, तेल मार्ग डिजाइन महत्वपूर्ण जर्नल क्षेत्रों के आसपास स्नेहन वितरण में सुधार करता है।
यह संरचना उच्च यांत्रिक भार और निरंतर रोटेशन वाली स्थितियों के तहत क्रैंकशाफ्ट संचालन का समर्थन करती है।

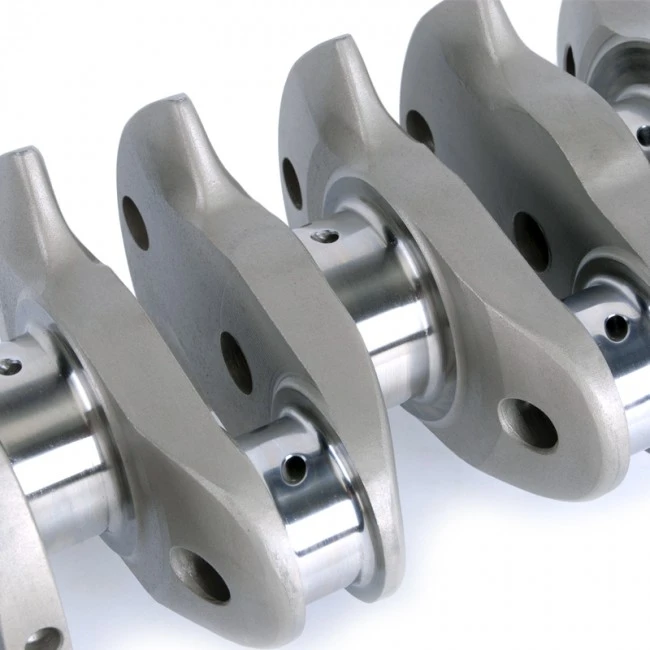

मुख्य जर्नल और कनेक्टिंग रॉड जर्नल को उचित बीयरिंग संपर्क, क्रैंकशाफ्ट संतुलन और स्थिर इंजन संचालन बनाए रखने के लिए सटीक मशीनिंग की आवश्यकता होती है।
SHENGFA विश्वसनीय असेंबली प्रदर्शन और दीर्घकालिक परिचालन स्थिरता का समर्थन करते हुए, जर्नल आयामों, तेल मार्ग की स्थिति, माउंटिंग इंटरफेस और सतह फिनिश पर लगातार नियंत्रण प्राप्त करने के लिए सीएनसी मशीनिंग का उपयोग करता है।

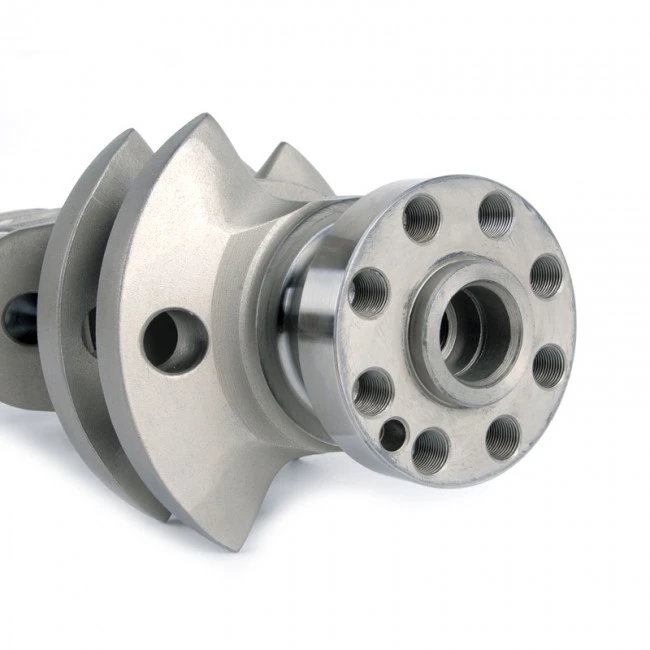

सीएनसी मशीनिंग मानक कॉन्फ़िगरेशन से परे क्रैंकशाफ्ट संरचनाओं का समर्थन करती है, जिसमें ज्यामिति, काउंटरवेट प्रोफ़ाइल, तेल मार्ग लेआउट और कनेक्शन इंटरफेस में परिवर्तन शामिल हैं।
यह क्षमता प्रोटोटाइप इंजन, संशोधित बिल्ड और विशेष क्रैंकशाफ्ट विकास के लिए उपयुक्त है।
बिलेट सामग्री से मशीनिंग सुसंगत सामग्री संरचना को संरक्षित करती है। शेंगफा के सीएनसी मशीनिंग अनुभव और फोर्जिंग प्रक्रिया ज्ञान के साथ, क्रैंकशाफ्ट का निर्माण उच्च टोक़ आउटपुट और बार-बार यांत्रिक भार के लिए संरचनात्मक अखंडता और मशीनिंग सटीकता पर ध्यान देने के साथ किया जाता है।
इसे आमतौर पर रेसिंग इंजन, हेवी-ड्यूटी पावर सिस्टम और विशेष इंजन परियोजनाओं में लागू किया जाता है।
सीएनसी मशीनिंग आवश्यक संरचनात्मक समर्थन बनाए रखते हुए नियंत्रित सामग्री हटाने में सक्षम बनाती है। अनुकूलित वजन वितरण अनावश्यक घूर्णी भार को कम करता है और क्रैंकशाफ्ट प्रतिक्रिया में सुधार करता है।
जर्नल और काउंटरवेट की सटीक मशीनिंग भी संतुलन नियंत्रण में सुधार करती है, जिससे असमान घुमाव के कारण होने वाले कंपन को कम करने में मदद मिलती है।
उत्पादन प्रक्रिया में बिलेट तैयारी, रफ मशीनिंग, जर्नल्स और इंटरफेस की सटीक मशीनिंग, तेल मार्ग प्रसंस्करण, सतह परिष्करण और आयामी निरीक्षण शामिल हैं।

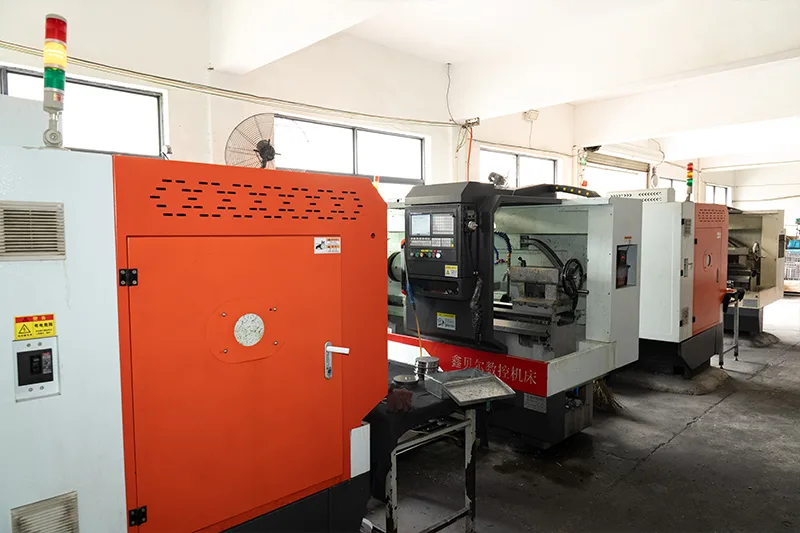

शेंगफ़ा नियंत्रित मशीनिंग सटीकता के साथ जटिल क्रैंकशाफ्ट ज्यामिति को संसाधित करने के लिए सीएनसी टर्निंग मशीनों और सीएनसी मशीनिंग केंद्रों का उपयोग करता है। संबंधित घटक उत्पादन के लिए, कृपया हमारा देखेंसीएनसी मशीनिंग पार्ट्सऔरसीएनसी मशीनिंग सेवा.

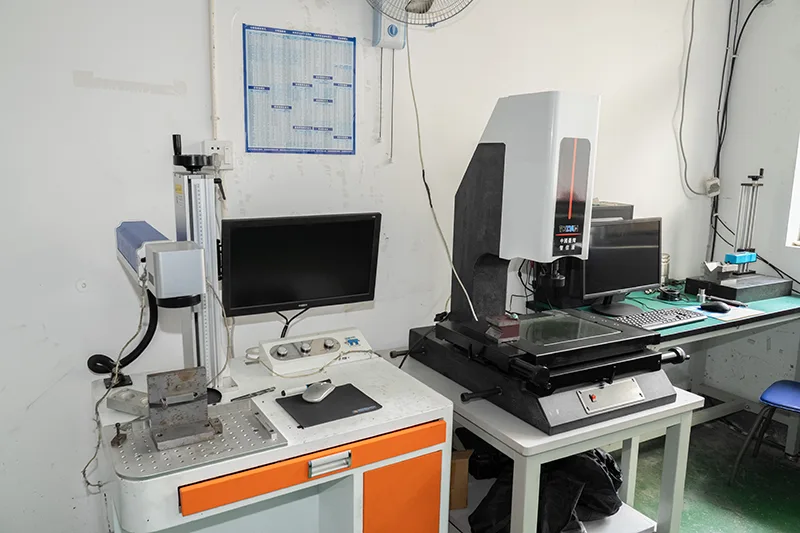

शेंगफ़ा आयाम, सतह की स्थिति और आंतरिक संरचना को सत्यापित करने के लिए कई निरीक्षण विधियों को लागू करता है।
| निरीक्षण उपकरण | आवेदन |
|---|---|
| समन्वय मापने की मशीन (सीएमएम) | आयामी सटीकता और ज्यामिति सत्यापन |
| 2डी ऑप्टिकल प्रोजेक्टर | प्रोफ़ाइल और समोच्च निरीक्षण |
| सतह खुरदरापन परीक्षक | मशीनीकृत सतह फ़िनिश माप |
| एक्स-रे निरीक्षण मशीन | आंतरिक संरचना निरीक्षण |
| अल्ट्रासोनिक सफाई मशीन | मशीनिंग के बाद सटीक सफाई |
| तुलना | सीएनसी बिलेट क्रैंकशाफ्ट | जाली क्रैंकशाफ्ट |
|---|---|---|
| निर्माण विधि | ठोस बिलेट सामग्री से मशीनीकृत | फोर्जिंग प्रक्रिया के माध्यम से निर्मित |
| ज्यामिति डिज़ाइन | अनुप्रयोग-विशिष्ट क्रैंकशाफ्ट विकास का समर्थन करता है | फोर्जिंग टूलींग द्वारा सीमित |
| प्रतिकारात्मक विकास | सीएनसी मशीनिंग के माध्यम से अनुकूलित | फोर्जिंग डाई संशोधन की आवश्यकता है |
| उत्पादन अनुप्रयोग | प्रोटोटाइप और विशेष परियोजनाएँ | बार-बार उत्पादन अनुप्रयोग |
| सामान्य उपयोग | रेसिंग, संशोधित इंजन, विशेष अनुप्रयोग | मानक प्रदर्शन इंजन |
सीएनसी बिलेट क्रैंकशाफ्ट का उपयोग रेसिंग इंजन परियोजनाओं में किया जाता है जहां संतुलन, जर्नल सटीकता और स्नेहन संरचना इंजन संचालन को प्रभावित करती है।
बिलेट मशीनिंग, अनुकूलित काउंटरवेट और आंतरिक तेल मार्ग का संयोजन उच्च गति इंजन कॉन्फ़िगरेशन का समर्थन करता है।
हेवी-ड्यूटी और समुद्री इंजन क्रैंकशाफ्ट घटकों पर निरंतर टॉर्क भार उत्पन्न करते हैं।
बिलेट संरचना और सीएनसी मशीनिंग क्षमता क्रैंकशाफ्ट ज्यामिति और स्नेहन सुविधाओं को विभिन्न परिचालन स्थितियों से मेल खाने की अनुमति देती है।
प्रोटोटाइप और संशोधित इंजनों में अक्सर गैर-मानक क्रैंकशाफ्ट संरचनाएं शामिल होती हैं।
सीएनसी मशीनिंग कम मात्रा के विकास, संशोधित इंजन निर्माण और विशेष कॉन्फ़िगरेशन के लिए आवश्यक सटीकता प्रदान करती है।
2007 में स्थापित, निंगबो शेंगफा हार्डवेयर सीएनसी मशीनिंग, फोर्जिंग सहित सटीक धातु निर्माण सेवाएं प्रदान करता है।धातु - स्वरूपण तकनीक, औरमेटल सांचों में ढालना.
उत्पादन प्रणाली में जटिल धातु घटक प्रसंस्करण के लिए सीएनसी टर्निंग मशीनें और सीएनसी मशीनिंग केंद्र शामिल हैं।
शेंगफा उत्पादन के दौरान सीएमएम माप, ऑप्टिकल प्रक्षेपण निरीक्षण, एक्स-रे निरीक्षण, सतह खुरदरापन परीक्षण और अल्ट्रासोनिक सफाई उपकरण का उपयोग करता है।
ये निरीक्षण विधियां सटीक मशीनी घटकों के लिए आयामी सत्यापन, सतह मूल्यांकन और प्रक्रिया नियंत्रण का समर्थन करती हैं।
