शेंगफास्टेनलेस स्टील सीएनसी मशीनिंग पार्ट्सऔद्योगिक असेंबलियों के लिए डिज़ाइन किए गए हैं जिनमें थ्रेडेड कनेक्शन, सटीक माउंटिंग छेद और सटीक रूप से मशीनीकृत संभोग सतहों की आवश्यकता होती है।
थ्रेडेड फ़्लैंज एडाप्टर एक बोल्टेड माउंटिंग इंटरफ़ेस को केंद्रीय थ्रेडेड कनेक्शन के साथ जोड़ता है। सीएनसी टर्निंग, ड्रिलिंग, काउंटरसिंकिंग और आंतरिक थ्रेडिंग मुख्य मशीनिंग अनुक्रम बनाते हैं।
| पैरामीटर | विनिर्देश |
|---|---|
| भाग प्रकार | सीएनसी-मशीनीकृत थ्रेडेड निकला हुआ किनारा एडाप्टर |
| प्राथमिक सामग्री | स्टेनलेस स्टील |
| वैकल्पिक सामग्री | कार्बन स्टील, एल्यूमीनियम मिश्र धातु |
| मुख्य संरचना | उभरे हुए केंद्रीय बॉस के साथ गोलाकार निकला हुआ किनारा |
| बढ़ते सुविधाएँ | छेद के माध्यम से छह काउंटरसंक |
| केंद्रीय कनेक्शन | कंधे का पता लगाने के साथ आंतरिक धागा |
| मशीनिंग संचालन | सीएनसी टर्निंग, ड्रिलिंग, काउंटरसिंकिंग, आंतरिक थ्रेडिंग |
| सतह की स्थिति | मशीनीकृत धात्विक फिनिश |
| आयाम और सहनशीलता | इंजीनियरिंग ड्राइंग के अनुसार |
| थ्रेड विशिष्टताएँ | निर्दिष्ट व्यास, पिच और सहनशीलता |
| विनिर्माण सेवा | OEM और ODM मशीनिंग |
निकला हुआ किनारा आयाम, छेद की स्थिति, धागा सहनशीलता, सपाटता और सतह खुरदरापन घटक ड्राइंग द्वारा परिभाषित किया गया है।
स्टेनलेस स्टील सीएनसी मशीनिंग पार्ट्स के लिए सामग्री का चयन संक्षारण जोखिम, यांत्रिक लोडिंग, वजन आवश्यकताओं और मशीनिंग विनिर्देशों पर निर्भर करता है।
| सामग्री | विशेषताएँ | विशिष्ट अनुप्रयोग |
|---|---|---|
| SUS304 स्टेनलेस स्टील | सामान्य संक्षारण प्रतिरोध, अच्छी फॉर्मेबिलिटी और व्यापक औद्योगिक उपयोग | औद्योगिक फिटिंग, थ्रेडेड कनेक्टर और माउंटिंग घटक |
| SUS316L स्टेनलेस स्टील | SUS304 की तुलना में कई क्लोराइड युक्त वातावरणों में बेहतर प्रतिरोध | अधिक मांग वाली संक्षारक स्थितियों के संपर्क में आने वाले घटक |
| कार्बन स्टील | विभिन्न ग्रेड और शक्ति स्तरों में उपलब्ध; संक्षारण संरक्षण की आवश्यकता हो सकती है | परिभाषित शक्ति और लागत आवश्यकताओं के साथ यांत्रिक असेंबलियाँ |
| एल्यूमीनियम मिश्र धातु | स्टील की तुलना में कम घनत्व और अच्छी मशीनेबिलिटी | हल्के घटक जहां मजबूती और धागे की घिसाई की आवश्यकताएं अनुमति देती हैं |
SUS304 कई सामान्य औद्योगिक अनुप्रयोगों के लिए उपयुक्त है, जबकि SUS316L को अधिक क्लोराइड जोखिम वाले वातावरण के लिए चुना जा सकता है। जब यांत्रिक गुण, वजन या लागत स्टेनलेस स्टील के संक्षारण प्रतिरोध पर प्राथमिकता लेते हैं तो कार्बन स्टील और एल्यूमीनियम मिश्र धातु विकल्प प्रदान करते हैं।
छह काउंटरसंक थ्रू-होल फ़्लैंज के बोल्ट माउंटिंग इंटरफ़ेस प्रदान करते हैं। छेद का व्यास, काउंटरसिंक कोण, पिच-सर्कल व्यास और स्थितिगत सहनशीलता मेटिंग असेंबली ड्राइंग का पालन करते हैं। सटीक छेद प्लेसमेंट संबंधित बढ़ते बिंदुओं के साथ संरेखण का समर्थन करता है।
उभरे हुए बॉस में मुख्य आंतरिक धागा होता है। धागे का व्यास, पिच, गहराई और सहनशीलता संभोग घटक के साथ अनुकूलता निर्धारित करते हैं। असेंबली डिज़ाइन द्वारा आवश्यक होने पर लोकेटिंग शोल्डर बैठने का संदर्भ प्रदान करता है।
सीएनसी मोड़ फ्लैंज की गोलाकार प्रोफ़ाइल और अंत-चेहरे की ज्यामिति बनाता है। निर्दिष्ट बाहरी व्यास, संकेंद्रितता, समतलता और सतह खुरदरापन तैयार भाग की आयामी सटीकता निर्धारित करते हैं। ड्राइंग द्वारा आवश्यक होने पर कार्यात्मक संभोग सतहों को अतिरिक्त परिष्करण प्राप्त हो सकता है।
स्टेनलेस स्टील सीएनसी मशीनिंग पार्ट्स के लिए, सामग्री के चयन में ऑपरेटिंग वातावरण और बन्धन की स्थिति को ध्यान में रखना चाहिए।
SUS304 कई सामान्य औद्योगिक कनेक्शनों को कवर करता है। SUS316L क्लोराइड युक्त मीडिया के अधिक संपर्क वाले अनुप्रयोगों के लिए एक विकल्प है। कार्बन स्टील विशिष्ट यांत्रिक गुणों की आवश्यकता वाली असेंबली के लिए उपयुक्त हो सकता है, जबकि एल्यूमीनियम मिश्र धातु घटक के वजन को कम कर सकता है।
थ्रेड एंगेजमेंट, बन्धन भार, संपर्क-सतह घिसाव, और गैलिंग जोखिम भी सामग्री चयन को प्रभावित करते हैं। स्टेनलेस स्टील थ्रेडेड असेंबलियों के लिए, संगत फास्टनरों और उपयुक्त असेंबली प्रथाएं स्थापना के दौरान थ्रेड क्षति को कम करने में मदद करती हैं।

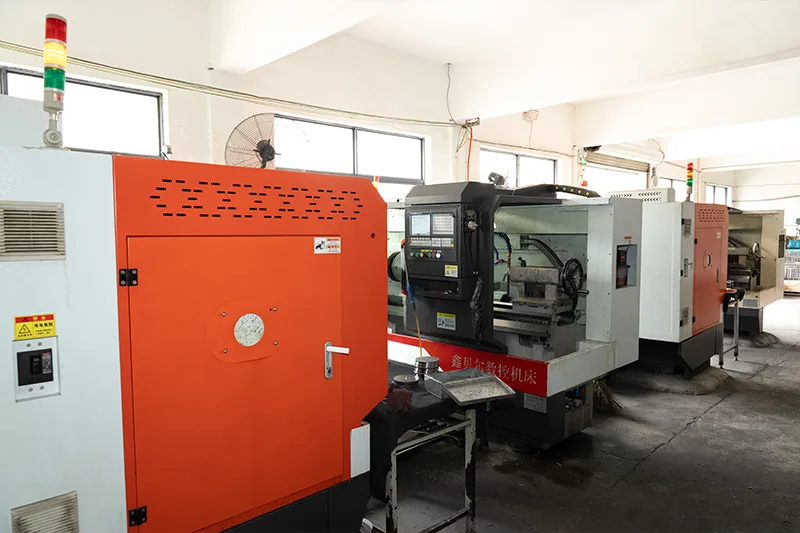

शेंगफ़ा कायंत्र रीतिस्टेनलेस स्टील निकला हुआ किनारा एडेप्टर के लिए टर्निंग, ड्रिलिंग, काउंटरसिंकिंग, आंतरिक थ्रेडिंग और एज फिनिशिंग शामिल है।
कटिंग पैरामीटर और टूल ज्योमेट्री का चयन स्टेनलेस स्टील ग्रेड और फीचर आयामों के अनुसार किया जाता है। प्रभावी काटने की स्थिति को बनाए रखने से काम को सीमित करने में मदद मिलती है, जबकि चिप निकासी और शीतलक प्रबंधन स्थिर मशीनिंग का समर्थन करते हैं।
आंतरिक धागों को व्यास, पिच, गहराई और फिट के नियंत्रण की आवश्यकता होती है। छह बढ़ते छेदों को निर्दिष्ट स्थितिगत और काउंटरसिंक आवश्यकताओं को पूरा करना होगा। डिबररिंग कार्यात्मक आयामों में बदलाव किए बिना छेद, काउंटरसिंक और थ्रेडेड ओपनिंग के आसपास के अवांछित किनारों को हटा देता है।
संदर्भ घटक में दृश्यमान मोड़ के निशान के साथ एक मशीनीकृत धातु फिनिश है। अतिरिक्त परिष्करण संक्षारण-नियंत्रण और सतह-गुणवत्ता आवश्यकताओं के अनुसार निर्दिष्ट किया जा सकता है।
| खत्म करना | आवेदन |
|---|---|
| जैसा कि मशीनीकृत है | मुड़ी हुई सतह और दृश्यमान मशीनिंग चिह्नों को बरकरार रखता है |
| निष्क्रियता | कुछ सतह संदूषकों को हटाकर और सुरक्षात्मक निष्क्रिय परत को बढ़ावा देकर स्टेनलेस स्टील संक्षारण प्रतिरोध का समर्थन करता है |
| यांत्रिक चमकाने | जहां निर्दिष्ट हो वहां एक चिकनी सतह तैयार करता है |
| अन्य निर्दिष्ट उपचार | सामग्री अनुकूलता और ड्राइंग आवश्यकताओं के अनुसार लागू किया गया |
पैसिवेशन उपयुक्त स्टेनलेस स्टील ग्रेड के चयन के विकल्प के बजाय एक सतही उपचार है। परिष्करण विनिर्देश में आवश्यक प्रक्रिया और स्वीकृति मानदंड की पहचान होनी चाहिए।
2007 में स्थापित, SHENGFA हार्डवेयर प्रदान करता हैसीएनसी मशीनिंग और धातु-प्रसंस्करण सेवाएँस्टेनलेस स्टील, कार्बन स्टील और एल्यूमीनियम मिश्र धातु घटकों के लिए। उत्पादन सीएडी फाइलों, आयामित चित्रों या घटक विशिष्टताओं से शुरू हो सकता है, जिसमें भाग की ज्यामिति से मेल खाने के लिए मशीनिंग संचालन का चयन किया जाता है।

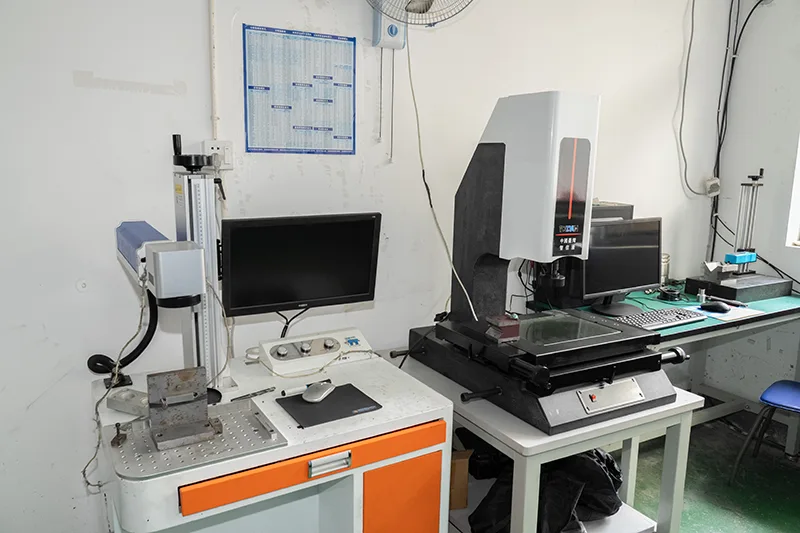

थ्रेडेड फ्लैंज एडेप्टर के लिए, मशीनिंग अनुक्रम में फ्लैंज टर्निंग, माउंटिंग-होल ड्रिलिंग और काउंटरसिंकिंग, आंतरिक थ्रेडिंग और एज फिनिशिंग शामिल है। निकला हुआ किनारा आयाम, छेद की स्थिति, थ्रेड फिट, कंधे की ज्यामिति का पता लगाना और सतह का खुरदरापन मुख्य निरीक्षण बिंदु बनाते हैं। शेंगफा के सूचीबद्ध निरीक्षण उपकरणों में समन्वय मापने वाली मशीनें (सीएमएम), 2डी ऑप्टिकल प्रोजेक्टर और सतह खुरदरापन परीक्षक शामिल हैं। आंतरिक-संरचना परीक्षण की आवश्यकता वाले अनुप्रयोगों के लिए एक्स-रे निरीक्षण उपकरण भी उपलब्ध है।
शेंगफ़ा काOEM और ODM सेवाएंनिर्दिष्ट सामग्री, थ्रेड मानकों, आयामी सहनशीलता और सतह उपचार सहित ड्राइंग-आधारित घटक उत्पादन को समायोजित करें। उत्पादन योजना मशीनिंग अनुक्रम को तैयार घटक की कार्यात्मक आवश्यकताओं से जोड़ते हुए, ऑर्डर मात्रा और निरीक्षण दस्तावेज़ीकरण पर भी विचार करती है।
स्टेनलेस स्टील सीएनसी मशीनिंग भागों के लिए, मशीनिंग प्रक्रियाओं, आयामी निरीक्षण उपकरण और ड्राइंग-आधारित उत्पादन का यह संयोजन परिभाषित माउंटिंग इंटरफेस, थ्रेडेड कनेक्शन और संभोग सतहों के साथ घटकों के निर्माण का समर्थन करता है। कोटेशन का अनुरोध करने के लिए, भाग की ड्राइंग, सामग्री ग्रेड, थ्रेड विनिर्देश, महत्वपूर्ण सहनशीलता, सतह खत्म और ऑर्डर मात्रा प्रदान करें।
कोटेशन के लिए घटक ड्राइंग, सामग्री ग्रेड, थ्रेड विनिर्देश, आयामी सहनशीलता, सतह खत्म, और ऑर्डर मात्रा SHENGFA हार्डवेयर को सबमिट करें।
SHENGFA थ्रेडेड कनेक्शन, माउंटिंग असेंबली और अन्य औद्योगिक अनुप्रयोगों के लिए सीएनसी-मशीनीकृत स्टेनलेस स्टील घटक प्रदान करता है, जिसमें वैकल्पिक सामग्री गुणों की आवश्यकता वाली परियोजनाओं के लिए कार्बन स्टील और एल्यूमीनियम मिश्र धातु उपलब्ध है।
जांच भेजेंसंगत फास्टनर सामग्री का उपयोग करें, स्टेनलेस स्टील के लिए उपयुक्त एंटी-सीज़ स्नेहक लागू करें, और असेंबली गति और टॉर्क को नियंत्रित करें। उन धागों का पुन: उपयोग करने से बचें जिनमें पित्त या विकृति के लक्षण दिखाई देते हैं।
ड्राइंग पर थ्रेड मानक, नाममात्र व्यास, पिच, सहनशीलता वर्ग और निरीक्षण विधि निर्दिष्ट करें। फिट संबंधी समस्याओं से बचने के लिए उत्पादन से पहले मेटिंग घटक के थ्रेड विनिर्देश की पुष्टि की जानी चाहिए।
पैशन जानबूझकर आधार सामग्री को हटाए बिना सतह के दूषित पदार्थों को हटा देता है, इसलिए इसे कार्यात्मक आयाम नहीं बदलना चाहिए। यदि ड्राइंग को इसकी आवश्यकता है तो महत्वपूर्ण आयामों और थ्रेड फिट को परिष्करण के बाद भी सत्यापित किया जाना चाहिए।
उचित बैठने और भार वितरण को सुनिश्चित करने के लिए काउंटरसिंक कोण को स्क्रू हेड कोण से मेल खाना चाहिए। गलत कोण संपर्क क्षेत्र को कम कर सकता है और कंपन के तहत सतह को ढीला या क्षतिग्रस्त कर सकता है।
हाँ। SHENGFA आयामित चित्रों या CAD फ़ाइलों से OEM और ODM मशीनिंग स्वीकार करता है। सामग्री, सहनशीलता, निरीक्षण आवश्यकताओं और परिष्करण विशिष्टताओं के आधार पर प्रोटोटाइप और छोटे-बैच की मात्रा उद्धृत की जा सकती है।
